DF-VM6-SL

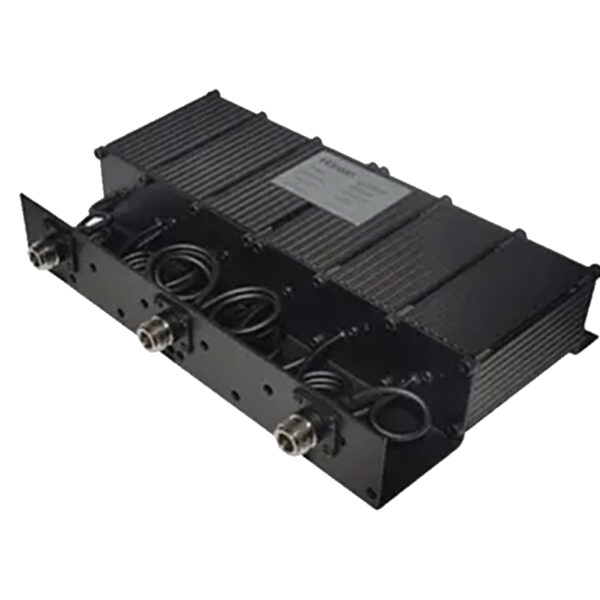

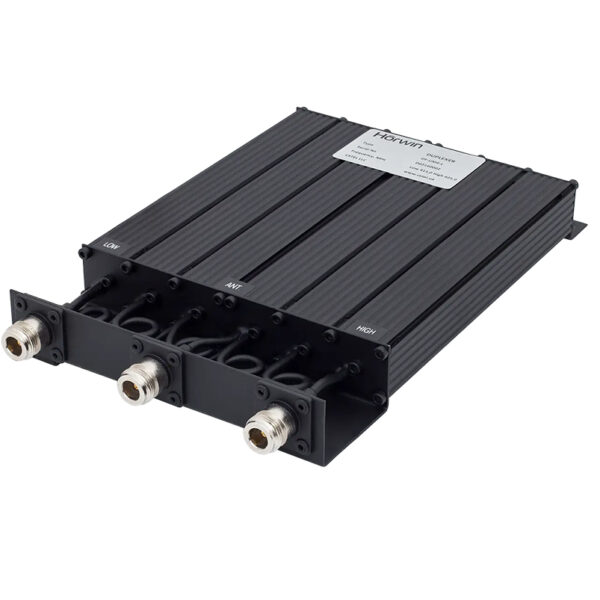

- DF-VM6-SL – дуплексный шестизвенный фильтр полоснорежекторного типа. Предназначен для частотной развязки передающего и приемного трактов радиосистем различного назначения в диапазоне частот 144-174 МГц. Конструктивно состоит из шести высокодобротных спиральных резонаторов прямоугольной формы, включенных по режекторной схеме. Позволяет осуществлять механическую перестройку частот режекции. Имеет небольшие габариты, малые вносимые потери и высокую частотную избирательность.
Используется в радиосистемах с мощностью передатчика до 50 Вт в непрерывном режиме. Имеет высокую температурную устойчивость характеристик, которая достигается использованием соответствующих материалов и специальных конструкторских решений.
- Классическое построение дуплексных систем радиосвязи предусматривает установку двух разнесенных антенн, имеющих между собой развязку более 30 дБ, благодаря физическому разносу. Но на практике, чаще всего, не существует реальной возможности физического разноса антенн на несколько десятков метров. Поэтому для обеспечения развязки принимаемого (приемный тракт) и передающего (передающий тракт) сигнала при использовании одной антенны необходимо добавлять фильтры, имеющие запирающие свойства на противоположной (парной) частоте около 50 дБ, тогда дуплексный режим будет обеспечен – ведь суммарная развязка будет уже 80 дБ.
В зависимости от задач, которые стоят перед системой радиосвязи: количества каналов, разнос между приемной и передающим частотой, длины фидера, могут потребоваться:
для построения приемного тракта:
– дуплексер по приемному тракту;
– преселектор – добавляет избирательности всему приемному тракту и защищает от недостаточной развязки от соседних передатчиков;
– МШУ (малошумящий усилитель) – следующий элемент приемной цепи, необходимый всегда, когда используется приемная распределительная панель;
– распредпанель – служит для подключения нескольких приемников к одному порту.для построения передающего тракта:
– передающий комбайнер – с помощью которого мощность будет направлена только в одну сторону и полезный сигнал поступает в антенну, а не в соседний передатчик;
– дуплексер по передающему тракту – вслед за комбайнером, особенно гибридным, обязательно надо ставить дополнительные фильтры. Ведь в его составе нет вообще никаких фильтровых устройств. А это значит, что все шумы передатчиков могут беспрепятственно проникнуть на вход приемника. Конечно, физическая развязка между антеннами или фильтровые свойства резонаторных комбайнеров улучшат ситуацию, но без хорошего дуплексера или выходного фильтра все равно не обойтись.
- Технические характеристики:
Диапазон частот, МГц 144-174
Тип дуплексера малогабаритный
Разнос частот (приём-передача), МГц 4-15
Максимальная мощность на входе (непрерывная), Вт 50
Потери в канале передатчик-антенна (Тx-Ant), dB < 1,3
Потери в канале антенна-приемник (Ant-Rx), dB < 1,3
Подавление сигнала передатчика в канале (Ant-Rx), dB > 80
Подавление шума передатчика в канале (Tx-Ant), dB > 80
Входной импеданс, Ом 50
КСВН < 1:1,5
Тип коаксиальных разъемов N-femele
Температурный режим, град., ºС -40…+60
Габариты (HxWxL), мм 30x155x220
Вес, кг < 1,2
