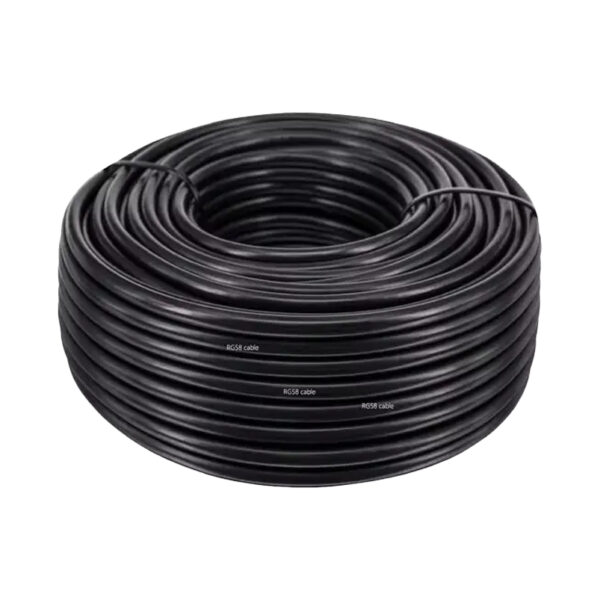

Кабель SLL-400 коаксіальний з низькими втратами бухта 200 м (Китай)

SLL-400 коаксіальний кабель

У деяких галузях промисловості та для спеціальних сфер застосування, де потрібен якісний аналог RG-8/9913, використовується SLL400. Завдяки особливій структурі та використаним при виробництві матеріалам, він має відмінні експлуатаційні дані.

Опис SLL-400

Внутрішня жила з алюмінію, вкритого міддю. Як діелектрик використаний спінений поліпропілен, із закритими порами. До нього приварена алюмінієва стрічка. Саме таке поєднання зумовлює багато відмінних технічних характеристик, такі як підвищена гнучкість з низьким показником загасання сигналу. Зовнішня обплетення з лудженої міді вкрита шаром чорного поліуретану, стійкого до агресивних впливів. Саме тому така кабельна продукція рекомендована для прокладання поза приміщеннями на відкритому повітрі.

Цей тип має декілька моделей:

• DB – захищений від дії вологи;
• FR – стійкий до вогню та підвищених температур;
• PVC – при тих самих показниках, що й стандартний, призначений для використання всередині приміщень;
• UltraFlex – ще більш гнучкий.

Ці моделі відрізняються оболонкою, тому їм притаманні ті чи інші властивості. Ціна кабелю LMR-400 залежить від його діаметра та моделі.

Переваги

SLL 400 має відмінні риси, що виділяють його серед аналогічної продукції. По-перше – радіус вигину з мінімальним показником лише 1 дюйм розширює можливості для прокладання необхідних мереж. Ця особливість дозволяє використовувати даний тип у важкодоступних місцях, де схожі за продуктивністю і розміром провідники прокласти неможливо. По-друге – кабель SLL-400 відрізняється не тільки від жорсткіших видів, але і від гнучких. На відміну від останніх, у нього малі втрати. А це забезпечує низьке згасання та високу ефективність.

Цей провідник є коаксіальним фідером, захищеним поліуретаном. Саме верхній шар забезпечує унікальну стійкість до дій середовища. Він не сприйнятливий до ультрафіолетового проміння і може використовуватися на поверхні з інтенсивним сонячним опроміненням до 20 років. Тому дуже часто кабель SLL-400 використовується на тих ділянках, де термін експлуатації інших значно менший.

Сфери використання

Найширше застосування він знайшов у системах передачі аудіо та відеосигналу, а також даних. Тому SLL 400 можна купити для таких напрямків діяльності:

1. Бездротові системи та стільниковий зв’язок. Для передачі без втрат такими проводами з’єднують антени на базових станціях.
2. Ретранслятори. Найчастіше посилення сигналу з’єднують антени ретрансляторів з основний мережею.
3. Для прокладання інтернет мереж як локальних, так і масштабних. І тут особливо цінні низькі втрати.
4. Екстрене оповіщення. Забезпечує стабільну передачу в складних умовах довкілля.

Такі властивості підійшли для використання у медичній сфері, в обороні, аварійно-рятувальній службі.

Основні переваги коаксіального кабелю SLL 400

• Низькі втрати: LMR 400 мають менші втрати, ніж кабелі типу RG8/RG213. Це досягається завдяки використанню спіненого діелектрика із закритими порами та суцільному екрануванню алюмінієвою стрічкою.
• Захист від несприятливих погодних умов: зовнішня оболонка із стійкого до ультрафіолету чорного поліетилену робить коаксіальний кабель LMR 400 міцним та стійким до будь-яких впливів довкілля. Версія DB містить усередині обплетення спеціальний водозахисний матеріал, що оберігає кабель від проникнення вологи та корозії у несприятливих умовах навколишнього середовища навіть при невеликих пошкодженнях зовнішньої оболонки. Кабель випускається з різними типами зовнішньої оболонки, що дозволяє використовувати його всередині та поза завданнями.
• Екранування: Суцільний зовнішній екран із привареної до спіненого діелектрика алюмінієвої стрічки забезпечує екранування більше 90 дБ (взаємна ізоляція спільно прокладених кабелів більше 180 дБ) та чудову стійкість до перешкод (на вході і на виході) коаксіальних кабелів.
• Фазова стабільність: монолітна структура та спінений діелектрик коаксіальних кабелів серії LMR забезпечує чудову стабільність фазового зсуву як при зміні температури, так і при згинанні. Використання спіненого діелектрика забезпечує чудову фазову стабільність, порівнянну з твердим діелектриком та діелектриком з повітряним прошарком.

Конструкція гнучкого коаксіального кабелю SLL 400:

Температурний діапазон для гнучкого коаксіального кабелю SLL 400:

Електричні характеристики гнучкого коаксіального кабелю SLL 400:

Згасання в гнучкому коаксіальному кабелі SLL 400:

Механічні характеристики кабелю SLL-400

Діапазон температур монтажу: -25…+70 ^o
Діапазон температур експлуатації: -40…+85 ^o
Мінімальний радіус вигину: 25,4 мм
Радіус повторного вигину: 101,6 мм

Пакування та маркування

На кабель нанесено маркування SLL-400 50 OM

Кабель надійно запакований. Норма упаковки (бухтами) – 100м. та 200м.
За запитом можлива вирізка кабелю SLL-400 меншими довжинами.
